激光焊接机
  • 四轴联动激光焊接机

四轴联动激光焊接机

焊接机及其配套旋转夹具、采用CNC控制系统,可焊接相贯线,渐开线,曲线,点整列,等任意轨迹。该设备为我公司针对精密焊接行业专门研发,拥有高倍放大系统、深受广大用户好评。新款的设备采用恒压源电源方式,有触摸屏和按键式可以选择,该电源系统波形可调,光路系统通过优化,...

全国免费服务电话:13316629890 13632989645 0755-89213639

在线预定

邮箱:kunpeng.jiang@szjllaser.com

传真:

分享至:

一、四轴联动激光焊接机概述及原理
焊接机及其配套旋转夹具、采用CNC控制系统,可焊接相贯线,渐开线,曲线,点整列,等任意轨迹。该设备为我公司针对精密焊接行业专门研发,拥有高倍放大系统、深受广大用户好评。新款的设备采用恒压源电源方式,有触摸屏和按键式可以选择,该电源系统波形可调,光路系统通过优化,光路稳定,能量恒定。外部循环水采用日本进口压缩机,整机采用制冷水箱,外型美观,效果。是应用激光器产生的波长为1064nm的脉冲激光经过扩束、反射、聚焦后辐射加工件表面,表面热量通过热传导向内部扩散,通过数字化精确控制激光脉冲的宽度、能量、峰值功率和重复频率等参数,使工件熔化,形成特定的熔池,从而实现对被加工件的激光焊接,完成传统工艺无法实现的精密焊接。

二、四轴联动激光焊接机特点
可以对薄壁材料,精密零件实现点焊、对接焊、叠焊、密封焊等。
◆激光功率大,焊缝具有高的深宽比,热影响区域小,变形小,焊接速度快。焊缝质量高平整美观、无气孔,焊后材料韧性至少相当于母体材料。
人体化设计,液晶屏显示、集中按键化操作更简单。四维滚珠丝杠工作台,采用进口伺服控制系统,可选旋转工作台,可以实现点焊、直线焊、圆周焊等自动焊接, 适用范围广,精度高,速度快。

电流波形任意调整,可根据焊材的不同设置不同的波形,使焊接参数和焊接要求相匹配,以达到焊接效果。

三、四轴联动激光焊接机参数:


型号
四轴联动激光焊接机(JL-F200D)
激光功率
200W/400W/600W
激光波长
1064μm
激光类型 ND:YAG脉冲
光点调节范围 0.4-2mm
焊接深度
≤3mm
脉冲频率
0~100Hz
定位精度
0.01mm
观察系统
高精CCD带红光定位
控制系统
HT CNC2000
输出焦距

80/110/150/200mm

电力要求 380V±10%/50Hz
冷却方式 水冷

五、应用领域:

1、适用于不锈钢、金、银、合金钢、金钢石等同型材料焊接或异种材料焊接;

2、眼镜行业:不锈钢、钛合金等材质的眼镜扣位、外框等位置的精密焊接;
3、五金行业:叶轮、水壶、把手等,复杂冲压件、铸造件的焊接;
4、焊接深度:不锈钢4mm内,钛合金2毫米内,铜及铜合金1.8毫米内、高温合金1.5毫米内,,铝合金1.5毫米内。

5、其适应是强,可靠性高,产生缺陷少

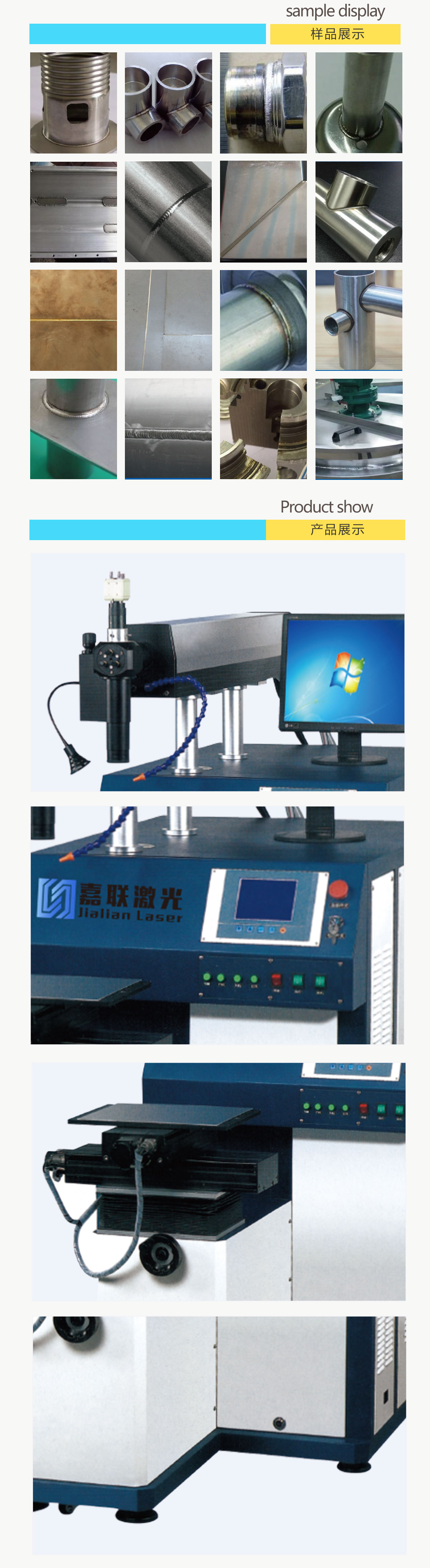

四轴联动激光焊接机样品

  • 超长质保

    整机质保一年,终身维护,四年内每年两次大保养。保养、及设备故障维修、工艺调试支持。

  • 品质保障

    优质的光学微电子测试仪器,以优质的品质产品为您服务铸造好品牌。

  • 量身定制

    可量身定制的解决方案和免费提供配套技术方案,定制特殊产品和非标自动化工作台。

  • 生产工艺

    数十道监控管理流程,现场资源追踪高效精细的加工流程, 均达到标准生产工艺要求。

四轴联动激光焊接机注意事项 1、在操作激光焊机过程中,如遇到紧急情况(漏水、激光器有异常声音等)需马上按下急停并快速切断电源;
2、必须在操作前打开激光焊接的外循环水开关;
3、因激光器系统采用水冷却方式,激光电源采用风冷却方式,若冷却系统出现故障,严禁开机工作;

4、不得随意拆卸机器内的任何部件,不得在机器安全门打开时进行焊接,严禁在激光器工作时,用眼睛直视激光或反射激光,及用眼睛正对激光焊接头,以免眼睛受伤害;

5、不得把易燃、易爆材料放置到激光光路上或激光束可以照射到的地方,以免引起火灾和爆炸;

6、机器工作时,电路呈高压、强电流状态,严禁在工作时触摸机器内的各电路元器件;

7、未经培训人员禁止操作本机器。





四轴联动激光焊接机维护 本机不工作时,应切断打标机和计算机电源。 本机不工作时,将场镜镜头盖盖好,防止灰尘污染光学镜片;
本机工作时电路呈高压状态,非专业人员,切勿在开机时检修,以免发生触电事故;
本机出现任何故障应立刻切断电源。 设备长时间使用,空气中的灰尘将吸附在聚焦镜下端表面上,轻者会降低激光器的功率,影响打标效果;重者造成光学镜片吸热过温裂。当打标效果不佳时, 应仔细检查聚焦镜表面是否被污染。 如果是聚焦镜表面被污染,应卸下聚焦镜清洗其下端表面。 卸下聚焦镜应特别小心,注意不要碰坏或摔伤;同以致炸时,也不要用手或其他物品触及聚焦镜镜面。 清洗的方法是将无水乙醇(分析纯)与乙醚(分析纯)按3:1的比例混合,用长纤维棉签或镜头纸侵入混合液,轻轻擦洗聚焦镜下端表面,每擦试一面,须更换一 次棉签或镜头纸. 在打标机工作过程中,不得挪动打标机,以免损坏机器. 打标机上不要覆盖堆或放其他物品,以免影响机器散热效果。


四轴联动激光焊接机售后 1、嘉联激光全国有30多个激光售后服务联盟单位,客户服务相应时间在24小时以内;
2、机器保修一年,激光器保修1年,终身维护;
3、本公司免费对贵司相关人员进行操作培训,上门调试安装,包教会为止;
4、系统常规软件终身免费维护及升级;
5、人为损坏,自然灾害,不可抗力因素,私自改动不在保修范围;
6、本公司所有配件均有相应的库存,在维修期间我们会提供代用配件,保证你的生产正常运行;
